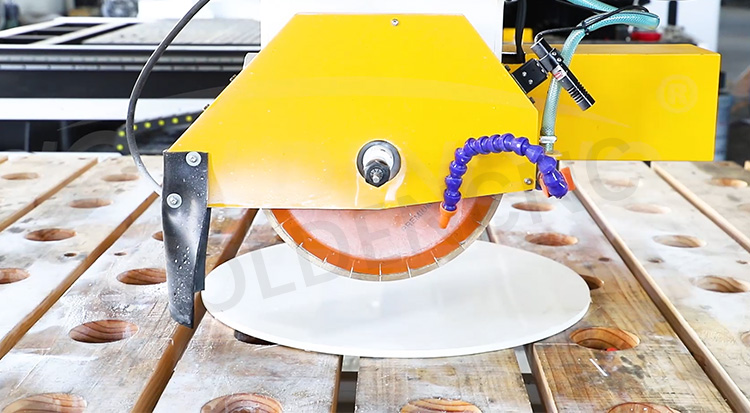

5 -оси мост тип каменного режущего

Тип моста каменная режущая машина С помощью 5 -го контроля оси может реализовать различную сложную изогнутую обработку поверхности, профилирование, такую ​​как кухонная столешница, надгробия, плита для украшения искусства и каменная скульптура и т. Д.

Передняя, ​​слева направо, вверх по пливе 5 мост с ЧПУ можно найти и контролировать микрокомпьютер для автоматической работы. Рабочая станция также может автоматически вращаться на 90 градусов. Это может стать угол на 85 градусов. Основные электрические элементы и компоненты Машина с ЧПУ все они импортируются материалы для хорошего качества, так что это обещает все машины точности и длительного срока службы.

Особенности машины для резки каменного моста:

1. МОДОЛЬКО-блокировки, боковые балки закреплены на стали, сплошной и стабильной.

2. Оставлено инфракрасным устройством для точного места резки

3. Общепринятая сшивка мостовой конструкции для большого размера резки плиты и изготовлена ​​из сильного чугуна, чтобы избежать искажений после долгосрочного использования.

4. Группа поперечного транспорта находится в масляной ванне, и она защищена от воды и пыли

5. СДЕЛАЖНЫЙ ДИЗАЙН СЛАДКОВОГО ТЕРКА обеспечивает точное движение руководства и длительный срок службы

6. Овертическое движение головки машины обусловлено точной гидравлической системой, а ход регулируется

7. Перемещение головки машины на поперечном режиме управляется двигателем, оснащенным omron rowary encoder, с помощью которого точность гарантирована

8. Crossbeam установлен на боковых балках с помощью Lineal Guid Drack, которая приводит к меньшей силе трения и обеспечивает лучшую гибкость и надежность

9. Рабочечная банка наклона 0-85 °

10. Головка лезвия может повернуть 90 ° гидравлической системой, чтобы разрезать другую сторону плиты, не поворачивая его направление

11. Составлен с частотным преобразователем и ПЛК, программируемым и полностью автоматическим

12.-чувствительная операционная система, дружелюбный дизайн интерфейса человека-машины.

Техническое обслуживание и устранение неполадок машины для резки каменного типа моста

Поиск неисправностей

1. Таблица не может быть поднята

Причины неисправности: кровать не может достичь переднего предельного положения, или переключатель переднего предела не удается; Ретрансляционная катушка сожжена, обычно открытый контакт ржавеет, или обычно закрытый контакт реле блокируется; Кнопка подъема SB7 не удается; Катушка соленоидного клапана YV3 сломана или кран находится в плохом контакте.

2. Таблица не может повернуть влево или вправо

Причины неисправности: кнопка SB10 или SB11 не в порядке; реле K5 или K6 нарушается или контакт не является добросовестным; Катушка соленоида YV5 или YV6 сломана, или контакт подключения плохой.

2. Таблица не может повернуть влево или вправо

Причины неисправности: кнопка SB10 или SB11 не в порядке; реле K5 или K6 нарушается или контакт не является добросовестным; Катушка соленоида YV5 или YV6 сломана, или контакт подключения плохой.

3 Рабочий стол не вращается влево или вправо

Ошибка Причина: предельный переключатель sp2 сломан или сломан; Рабочий стол не падает на дно.

Стоит отметить, что если SP2 сломан или сломан, хотя Workbench упал на дно, ПЛК не получила сигнал, то есть сигнальная лампа x17 на ПЛК не включена, что эквивалентно тому, что Workbench не упал на дно. Следовательно, рабочий стол не может вращаться, поэтому должен быть проверен ограниченный переключатель SP2.

4. Пилое лезвие подается из -под контроля

Причины разлома: утечка масла нефтяного цилиндра, старение поршневого масляного уплотнения, ослабление герметизации; Сердце плотного клапана соленоидного клапана

Уплотнение не является плотным или из -за большего количества примесей в масле, ядро ​​клапана не закрывается на месте, и есть явление снятия давления.

Устранение неполадок: во -первых, очистка катушки соленоидного клапана. Если в гидравлической жидкости или пене есть больше примесей, замените гидравлическое масло. Затем проверьте, является ли подъемный масляный цилиндр пилочного лезвия протекает масло и старение поршневого масляного уплотнения.

5. При разрезании кровать движется медленно и отклоняется

Устранение неполадок: если он не может зажать в начале, возможно, что зажимный цилиндр ржавый, который может быть удален для очистки или замены; Начните зажимать, а затем медленно ослабьте. В основном это проверить и очистить ядро ​​соленоидного клапана. Если пены, пена и вода гидравлического масла вступают в ухудшение, очевидное производительность заключается в том, что цилиндр зажима автоматически снимает давление, что приводит к движению кровати и отклонению резания, то гидравлическое масло может быть заменено.

6. Мотор поворачивается в кровать и не перемещает разлову причин: сцепление не действует.

Устранение неполадок: проверьте, находится ли реле K12 в хорошем состоянии. Используйте мультиметр для измерения между точкой 147 и точкой 102, чтобы определить, находятся ли катушка сцепления и цепь в хорошем состоянии. Как правило, катушка сцепления сломана или заглушка не находится в хорошем контакте.

7. Мотор не поворачивается.
