Разница между 3 осью и 4 оси ЧПУ ЧПУ

Просмотры:123     Автор:Pедактор сайта     Время публикации: 2020-10-16      Происхождение:Работает

3-осевой деревообрабатывающий станок с ЧПУ и 4-осевой фрезерный станок с ЧПУ являются разновидностями деревообрабатывающего гравировального станка. В соответствии с различными требованиями к обработке, его можно разделить на 3-, 4- и 5-осевые станки с ЧПУ. Сегодня мы покажем вам разницу между 3-осевым станком с ЧПУ по дереву и 4-осевым фрезерным станком с ЧПУ по многим аспектам, включая его функции, различия в конфигурации, различия в отраслях применения и некоторые соображения при выборе фрезерного станка по дереву с ЧПУ. Мы надеемся, что наше представление может оказать вам определенную помощь и выбрать наиболее подходящую для вас машину.

Первый аспект. Что такое фрезерный станок с ЧПУ?

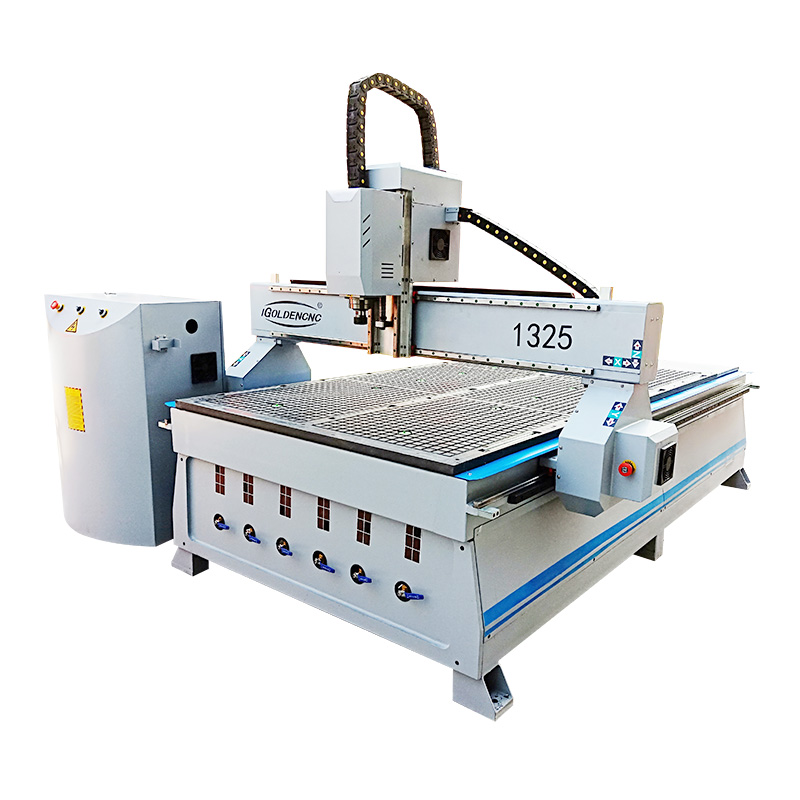

Трехосевой станок с ЧПУ по дереву - это гравировальный станок начального уровня в отрасли гравировальных станков. Это самый распространенный и распространенный гравировальный станок, а также самый продаваемый станок. Перемещая режущую головку по трем осям, она может выполнять функции фрезерования, гравировки, резки, фрезерования, обработки канавок и сверления различных материалов. В качестве базового станка его можно модернизировать до других станков, добавив аксессуары, такие как станки с ЧПУ с несколькими головками, станки с ЧПУ для нескольких процессов и 4-осевой фрезерный станок с ЧПУ.

4-осевой фрезерный станок с ЧПУ можно разделить на два типа: фрезерный станок с ЧПУ с поворотным шпинделем и фрезерный станок с ЧПУ. По сравнению с 3-осевым станком по дереву с ЧПУ, главный вал 4-осевого гравировального станка может вращаться на 90 градусов влево и вправо. Этот тип 4-осевого фрезерного станка с ЧПУ позволяет выполнять более сложную обработку не только на плоскости, но и на обеих сторонах материала за счет поворота шпинделя. В основном он выполняет некоторую трехмерную обработку детали.

Другой 4-осевой станок с ЧПУ также называется фрезерным станком с ЧПУ. По сравнению с 3-осевым деревообрабатывающим станком с ЧПУ, вы можете добавить вращающееся оборудование сбоку станка или на рабочей поверхности. Вращающееся устройство в основном используется для обработки цилиндрических деталей, таких как ножки стола, лестничные перила, и подходит для мебельной промышленности. Вращающееся оборудование может быть размещено в любом положении по оси X или в направлении оси Y машины в соответствии с вашими производственными потребностями, и это устройство является гибким. Кроме того, вращающееся устройство можно не только разместить на станке, но и управлять им независимо от станка, что удобно для обслуживания и транспортировки. Этот тип 4-осевого станка с ЧПУ доступен по цене, имеет множество функций и приветствуется многими клиентами.

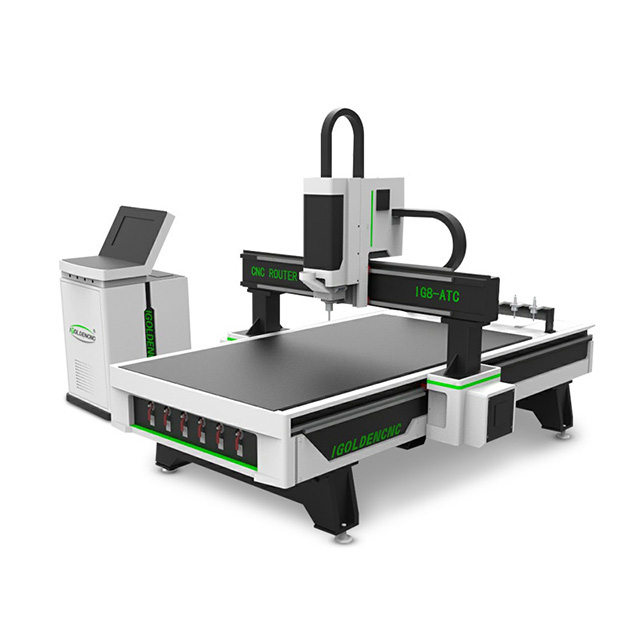

主 图 -02 01

Второй аспект. Разница в комплектации?

Рама: По сравнению с 3-х осевым гравировальным станком, станина 4-х осевого гравировального станка толще и прочнее, так как она должна обеспечивать более стабильную работу станка при высокоскоростной работе, а также должна быть обеспечена точность обработки станка. . При этом соответственно продлевается срок службы машины.

Двигатель: 3-х осевой станок с ЧПУ по дереву может использовать серводвигатель или шаговый двигатель в соответствии с бюджетом заказчика. Однако для 4-осевого фрезерного станка с ЧПУ мы обычно рекомендуем выбирать серводвигатели мощностью более 850 Вт, и они также должны быть оснащены редуктором. Чем больше мощность двигателя, тем больше выделяемая энергия, что может лучше гарантировать точность машины.

Направляющая: обычно используемые размеры направляющей для гравировальных машин составляют 20 мм, 25 мм и 30 мм. Трехосевой гравировальный станок можно гибко выбирать в соответствии с вашими потребностями. Для 4-осевого гравировального станка рекомендуется выбирать размер более 25 мм. Чем больше размер направляющей, тем выше ее грузоподъемность. Увеличенная направляющая не только помогает увеличить скорость машины, но и повышает эффективность обработки.

Система управления: Обычный 3-осевой деревообрабатывающий станок с ЧПУ обычно может выбирать системы управления DSP, NK105 и Mach3. Для 4-осевого гравировального станка следует выбрать Syntec, Baoyuan, Siemens и другие системы управления с более высокой скоростью обработки и более высокой точностью управления.

Метод охлаждения: 3-осевой деревообрабатывающий станок с ЧПУ обычно использует ручное охлаждение распылением и воздушное охлаждение; 4-осевой гравировальный станок использует автоматическое охлаждение масляным туманом / водяным туманом, а охлаждение водяным туманом может облегчить обработку камня.

Третий аспект. Их приложения тоже разные.

Трехосевой гравировальный станок с ЧПУ имеет только три рабочих направления: оси X, Y и Z. Из-за ограничения рабочего направления он может выполнять гравировку только на плоской поверхности и не может выполнять сложные вырубки и трехмерную гравировку. Если вы хотите реализовать простую обработку плоскости и обработку некоторых простых рисунков в деревянной мебели, рекламе и других отраслях, то этот 3-осевой станок может удовлетворить ваши потребности в обработке. Например, обработка дверных панелей, дверцы шкафов, двери из массива дерева, ремесленные двери, обработка окон ремесленных изделий, столы для маджонга, компьютерные столы и вспомогательная обработка панельной мебели.

4-осевой гравировальный станок имеет четыре направления обработки по осям X, Y, Z и A, которые могут выполнять обработку различного 3D-моделирования, такого как обработка статуй Гуаньинь, статуй Будды, римских колонн, тыкв и других трехмерных деталей. , а также колонны на основе плоской резьбы. Обработка машинных подлокотников, ножек стульев, дверей и оконных рам.

主 图 -01 主 图 -02

Четвертый аспект. В каких отраслях они могут применяться.

Как 3-осевые, так и 4-осевые гравировальные станки с ЧПУ могут использоваться в мебели, рекламе, ремеслах, пресс-формах, строительстве, дереве, отделке, надгробиях, обработке камня и других отраслях промышленности. 4-осевой фрезерный станок с ЧПУ - это обновленная версия 3-х осевого гравировального станка с ЧПУ. Таким образом, область применения 4-х осевого фрезерного станка с ЧПУ шире, чем у 3-х осевого деревообрабатывающего станка с ЧПУ.

Пятый аспект. Как сделать конкретный выбор?

Есть много типов гравировальных станков, и многие пользователи не знают, что делать. Если вы хотите выполнить только простую обработку плоскости и у вас ограниченный бюджет, то вы можете выбрать базовый 3-осевой станок по дереву с ЧПУ. Если вам необходимо выполнить сложную, трехмерную и более точную обработку, то рекомендуется выбрать 4-осевой станок с ЧПУ. Позвольте мне сначала поговорить о фрезерном станке с ЧПУ. Когда вращающееся устройство размещается непосредственно на рабочем столе станка, это не влияет на размер обработки. Поворотное устройство можно включать и выключать в любой момент. Пользователям удобнее использовать, но он подходит для пользователей с небольшими деталями. Во втором типе, когда вращающееся устройство размещается сбоку от машины, диаметр вращающегося устройства влияет на то, поднимется ли портал. Следовательно, нам необходимо учитывать размер заготовки и эффективный размер обрабатываемого станка. В зависимости от размера обрабатываемой пользователем детали и эффективного обрабатываемого размера станка окончательно определяется положение установки вращающегося устройства. Третий - ситуация, когда вращающееся оборудование не зависит от станка. Если ширина машины относительно велика, более 2 метров, а диаметр вращающегося вала больше 200 мм, рекомендуется устанавливать вращающийся вал отдельно. Это не повлияет на эффективный рабочий размер машины, а также упростит упаковку и транспортировку машины. Выше приведен еще один случай 4-осевого фрезерного станка с ЧПУ с вращающимся устройством. Далее поговорим о 4-осевом станке с поворотным шпинделем. Поскольку главный вал этого типа станка может качаться влево и вправо, размер обработки в горизонтальном направлении будет меньше, чем у других станков. Когда главный вал качается, это неизбежно влияет на точность обработки. Поэтому точность деталей машины и точность сборки машины особенно важны для уменьшения диапазона ошибок и обеспечения эффекта обработки.

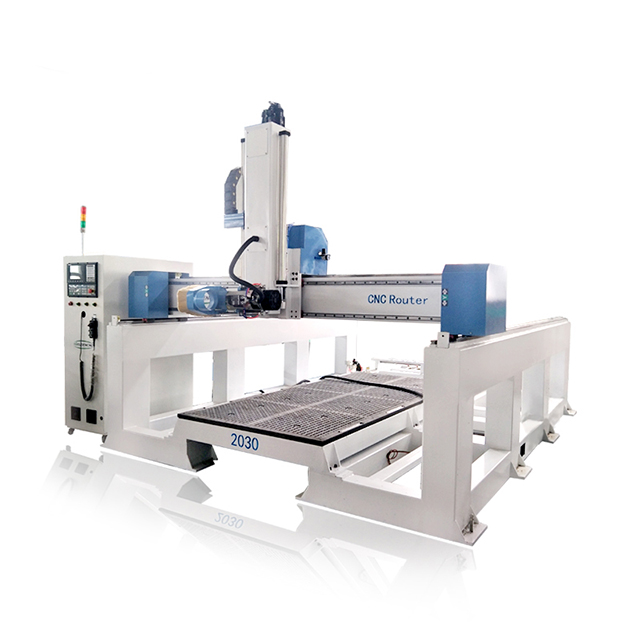

12 主 图 -01

Шестой аспект. Что iGOLDENCNC может вам предоставить?

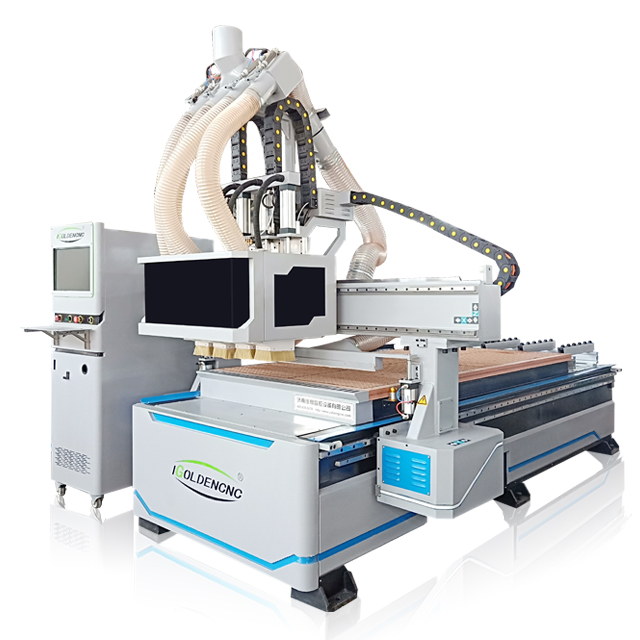

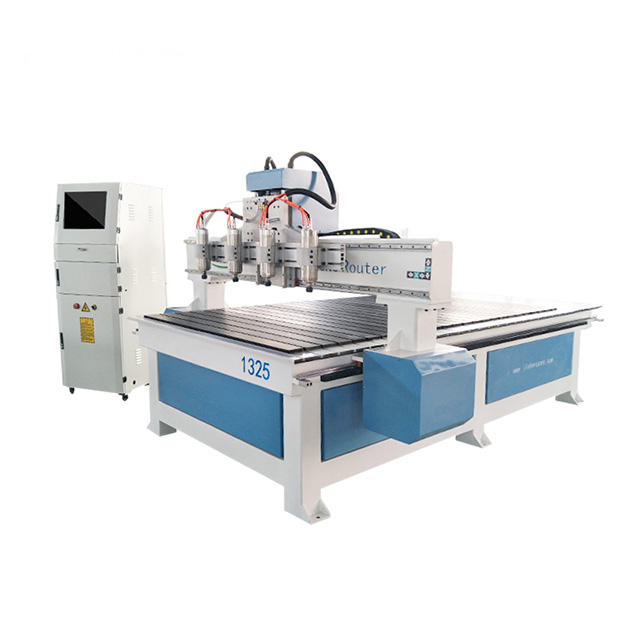

Полный спектр типов станков: если вы занимаетесь массовым производством, имеете большой объем производства и хотите повысить эффективность работы, вы можете выбрать многопроцессорный гравировальный станок и фрезерный станок с ЧПУ ATC. Если вы хотите сделать своими руками или использовать его дома, а обрабатываемые детали относительно небольшие, мы можем предоставить вам мини-фрезерный станок с ЧПУ, который прост в эксплуатации, недорогой и имеет небольшие размеры, подходящий для любителей. . Если вы в основном занимаетесь обработкой строительных, надгробных и других каменных производств, то вы можете выбрать наш гравировальный станок по камню. Если вы в основном обрабатываете большие трехмерные формы, вы можете выбрать профессиональный гравировальный станок для пенополистирола. Кроме того, как профессиональный производитель гравировальных станков, вы можете сообщить мне свои потребности в обработке, мы можем предоставить вам индивидуальные услуги и предоставить вам возможность выбрать наиболее экономичный станок для удовлетворения ваших разнообразных потребностей в обработке. Безупречное послепродажное обслуживание: у нас есть профессиональная команда послепродажного обслуживания, профессиональные инженеры и дизайнеры, которые предоставят вам 2 послепродажные услуги онлайн и видео. Вы можете связаться с нами в любое время, если у вас есть какие-либо вопросы о машине на ранней стадии, установке, эксплуатации, ремонте, обслуживании и т. Д. Кроме того, у нас есть профессиональная техническая команда. Если позволяют условия, мы можем поехать в вашу страну и решить любые проблемы, связанные с гравировальным станком с ЧПУ, лицом к лицу для вас. Если вы хотите узнать больше о станках с ЧПУ, свяжитесь с нами.
