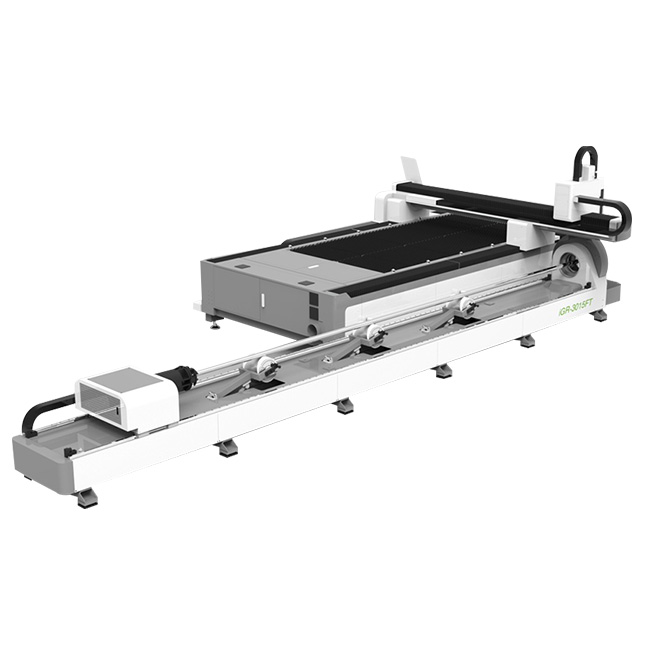

Машина для резки волокна с вращающимся валом

Двухместный волокно для волоконного лазерной резки, оснащенный волоконным лазером 1000W-6000W, может вырезать 0-25 мм толщиной углеродистой стальной пластиной, толщиной из нержавеющей стали толщиной 0-20 мм и алюминиевой пластиной, толстой медной пластиной толщиной 0-12 мм и металлическая трубка с 20- Диаметр 200 мм, стандартная рабочая зона составляет 1500 * 3000 мм, может быть обновлена ​​до 1500 * 4500 мм, длина деталей для резки труб может быть выделена 3М, 6 м, 9 м. Это независимый шкаф со встроенным кондиционером для 2000 Вт и выше мощности, и может быть установлен с устройством бокового вращения для обновления до многофункциональной машины, которая может оба нарезать металлическую пластину и трубку.
  • 30000-50000 $


Параметры машины



Модель IGR-FT 3015
Рабочая зона / длина трубки 3000 * 1500 мм / 6000 мм
Хид оси X. 1500 мм
Y оси ход 3000 мм
Z Оси ход 300 мм
Диаметр трубки 20-220 мм
Точность X, точность позиционирования оси Y 0,05 мм
Точность положения оси y y 0,03 мм
Скорость W повернуть угол оси N * 360.
W Axis Max. Скорость ратора 80rppm.
X, y axis max. Скорость работает 150 м / мин
U axis max. Скорость позиционирования 800 мм / с
X, y axis max. Ускоренная скорость 1,5 г
Источник питания Фаза 3
Номинальное напряжение 380 В.
Частота 50/60 Гц
Оценка защиты IP65.
Машина машины Максимум. Рабочая загрузка 1000 кг
Вес тела 2600 кг
Размер (l * w * h) 8060 * 3000 * 1965 мм
Лазерная энергия 500 Вт / 750 Вт / 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 5000 Вт / 6000 Вт / 8000 Вт / 10000 Вт / 12000 Вт.
Работает необязательно 4000 * 1500 мм / 4000 * 2000 мм / 6000 * 2000 мм / 6000 * 2500 мм
Длина трубки Дополнительно 3000 мм / 9000 мм



Преимущества машин


Автоматическая система смазки

Автоматическая система смазки обеспечивает фиксированное количество смазочного масла для двойного использования волокна для лазерной резки для обеспечения скоростной эксплуатации оборудования, с ненормальными функциями тревоги тревоги и сигнализации жидкости. Система значительно улучшает точность резания и эффективно расширяет срок службы механизма передачи.


Интеллектуальная система тревоги

Интеллектуальная защита от перемещения, автоматический мониторинг рабочего диапазона компонентов, установка международных станков Стандартные предельные пружины, лазерная режущая головка встроена функция регулировки высоты конденсатора, остановка столкновения, улучшение металлической лазерной резки и защита от жизни, уменьшить защиту Частота несчастных случаев, повышение эффективности резки.


СИСТЕМА БЕЗОПАСНОСТИ

Функция автоматической тревоги для ненормального рабочего состояния оборудования и подтолкнуть его к операционному интерфейсу через центр управления, повысить эффективность лучшей лазерной резки машины ненормального устранения неполадок, уменьшить потенциальные опасности безопасности и снизить затраты на обслуживание.



Конфигурация машины


Сварная сварочная кровать

Волоконно-оптическая режущая машина

Квадратная труба сварочная кровать сварена с толстой прямоугольной трубкой диаметром 200 * 200 мм. Вес кровати может достигать 1T. Тело кровати отожжено и измельчается большим потрясом, чтобы точно просверлить все базовые отверстия установки одновременно. Отказ
Более высокая прочность на растяжение и стабильность размеров. Эффективно улучшить точность кровати, уменьшить ошибку обработки заготовки. Увеличьте сопротивление и устойчивость направляющей рельса.
Это уменьшает потерю металлической лазерной резки, когда он используется. Он сохраняет точность машинного инструмента в течение длительного времени и не деформируется в течение 20 лет. Оборудование имеет хорошую устойчивость и уменьшает ошибки обработки, вызванные вибрацией кровати.

Другие поставщики: Плита сварочная кровать, плохая общая стабильность и низкая точность.



Аэрокосмический алюминиевый экструзионный луч

Волоконно-оптическая режущая машина Beam

★ Высокая точность. После ручного старения, лечение и отделка решения, луч имеет хорошую целостность, жесткость, ударную вязкость и пластичность.

★ Быстрая скорость. Алюминиевый сплав имеет особенности легкого веса и сильной жесткости, которая способствует высокоскоростному движению во время обработки, а высокая гибкость способствует высокоскоростной резке различной графики на основе высокой точности.
★ Высокая эффективность. Бочка более легкого веса может обеспечить быструю работу складной лазерной резки, улучшают эффективность обработки, и в то же время обеспечивают качество обработки.

Не только высокоскоростная работа лазерной резки будет гарантирована, но и точность и эффективность лазерной режущей обработки.
Эффективно улучшить срок службы и точность дешевого лазерного резака, уменьшить стоимость времени и уменьшить потерю времени. И после использования того же временного ограничения, алюминиевый луч может обеспечить точность резки в максимальную степень, и в то же время она может облегчить кинетическую энергию лазерной головки во время высокоскоростного движения.



Ось бокового вращения

Ось бокового вращения

Стандартная длина составляет 3000 мм / 6000 мм / 9000 м, а ось бокового вращения бокового вращения, которое может обрабатывать квадратные пробирки, круглые трубки, овальные трубки, прямоугольную трубку, нерегулярную трубку и другую металлическую трубку.


★ Clamp Design: Электрический зажим дизайн используется с обеих сторон, что может автоматически настроить центр. Регулируемый диапазон диагонали составляет 20-220 мм.
★ Автоматическая поддержка Установка: он принимает интеллектуальную конструкцию кронштейна трубки, которая может решить проблему деформации во время процесса резания длинных труб.


Он может обрабатывать как металлические пластины, так и металлические трубы, один доступный лазерный резак для двух целей, экономия пространства и стоимости и повышение эффективности производства.



Автофокусировка лазерная режущая головка

Автофокусировка лазерная режущая головка

Лазерная головка имеет встроенный моторный привод, и объектив фокусировки приводится в действие линейным механизмом для автоматического изменения положения в течение 20 мм. Пользователь может установить непрерывный фокус через программу для завершения быстрой перфорации толстых пластин и автоматической резки пластин различных толщин и материалов. Группа составной линзы, оснащенная D28, интегрирует световой пучок и оптимизирует оптическую и водяную охлаждающую конструкцию, чтобы лазерную головку могло работать в течение длительного времени.


☑ Оптимизированная оптическая конфигурация и плавная и эффективная конструкция воздушного потока для улучшения эффекта резания;
☑ Ассортимент Auto Focus + 10 ~ -10 мм, точность регулировки 0,01 мм, скорость регулировки 100 ммм;
☑ Конструкция защиты от коллимационной защиты линзы защиты от пыли, эффективно защищая внутренние оптические компоненты;
☑ продлить расстояние между объективом защиты и сопло для повышения жизни объектива;
☑ Держатель объектива типа ящика принимается, чтобы сделать замену объектива защиты быстрой и простой и простой;
☑ CBH Connector не ограничен, он может быть оснащен различными лазерами с разъемом QBH.

Автофокус экономит время фокусировки и повышает эффективность работы в 10 раз.
Расширить срок службы, оптимизируя структурный дизайн режущей головки, продлить срок службы.



Система передачи высокоточной передачи

Система передачи высокоточной передачи

Taiwan T-Win Double Drive Guide, Япония Panasonic Drive Motor, Япония Shimpo Редуктор
Точность позиционирования машинного инструмента составляет 0,05 мм, а точность повторной позиционирования составляет 0,03 мм.



Вертикальный ЖК-дисплей экрана дизайн

Вертикальный ЖК-дисплей экрана дизайн

Дисплей 21,5 'вертикальный экран отличается от традиционного горизонтального экрана. Скорость отклика достигает 8 мс, разрешение достигает 1080P, отношение экрана оптимизировано до 16: 9, потребляемая мощность низкая, а интерфейс программного обеспечения управления и привычки просмотра человека лучше адаптированы. Кроме того, он имеет высокий уровень яркости и низкую отражающую способность, а прочная стеклянная панель имеет крепкость и долговечность.



Интеллектуальная система управления открытым контуром

Cypcut-Board-System

Система лазерной резки Cypcut - это полнофункциональная система управления с открытым контуром, запущенной специально для обработки листовой промышленности.
✪ Поддержка AI, DXF, PLT, Gerber, LXD и других графических форматов данных и принимают международные стандартные G коды.
✪ При открытии и импортировании внешних файлов оптимизация автоматически выполняется.
✪ Гибкие и разнообразные автоматические функции последовательности макетов и ручной макеты, доступны различные методы массива.
✪ Мощная функция библиотеки материалов позволяет сохранять все параметры процесса для того же материала, который будет использоваться снова.
✪ Обработка проточной точки памяти и позиционирование любой точки зрения.
✪ Резка с фиксированной высотой, вне доска следующие и несколько методов поиска по краям.
✪ Поддержите дистанционное управление системой через беспроводную портативную коробку и Ethernet.
✪ Один щелкните, чтобы установить путь резки полета.
✪ Это легко установить, легко отлаживать, отлично в производительности и в комплекте в Plan.It - это система управления нарезанием волоконного лазера с самой высокой долей рынка.



ПО ЖЕЛАНИЮ

Независимый от пола независимый шкаф управления

Независимый от пола независимый шкаф управления

Упыленные все электрические компоненты и лазерные источники встроены в отдельный шкаф управления и имеют пыленепроницаемый дизайн для продления срока службы электрических компонентов. Автоматический шкаф управления термостатом оснащен кондиционером для достижения автоматической постоянной температуры. Это может предотвратить прерывание летних температур чрезмерного повреждения компонентов.


☑ Еще более профессиональное электрическое устройство в сборе, сильное разделение электричества и слабое разделение электроэнергии.

☑ проще пыленепроницаемый, антистатические помехи, хорошее рассеивание тепла, легко в обслуживании.

☑ Удобнее и легко обнаружить неисправности и обслуживание цепи.

☑ Безопасное и независимое от машинного оборудования, уменьшить интерференцию работы оборудования.



Сфера применения

Обработки машины для резки плазмы

Обработки машины для резки плазмы

Обработки машины для резки плазмы

Обработки машины для резки плазмы
